В СТАНКИНе создали лазерный интерферометр собственной разработки

В МГТУ «СТАНКИН» в рамках программы «Приоритет-2030» разработали компактный автоматизированный лазерный интерферометр на лазерном диоде, для которого разрабатывается система термокомпенсации. Прибор прошёл сличение с промышленной измерительной системой Renishaw XL-80 и теперь используется для исследования тепловых погрешностей измерений. Разработка может стать основой для отечественной лазерной измерительной системы, заменяющей импортные аналоги

Новый прибор, а не учебный стенд

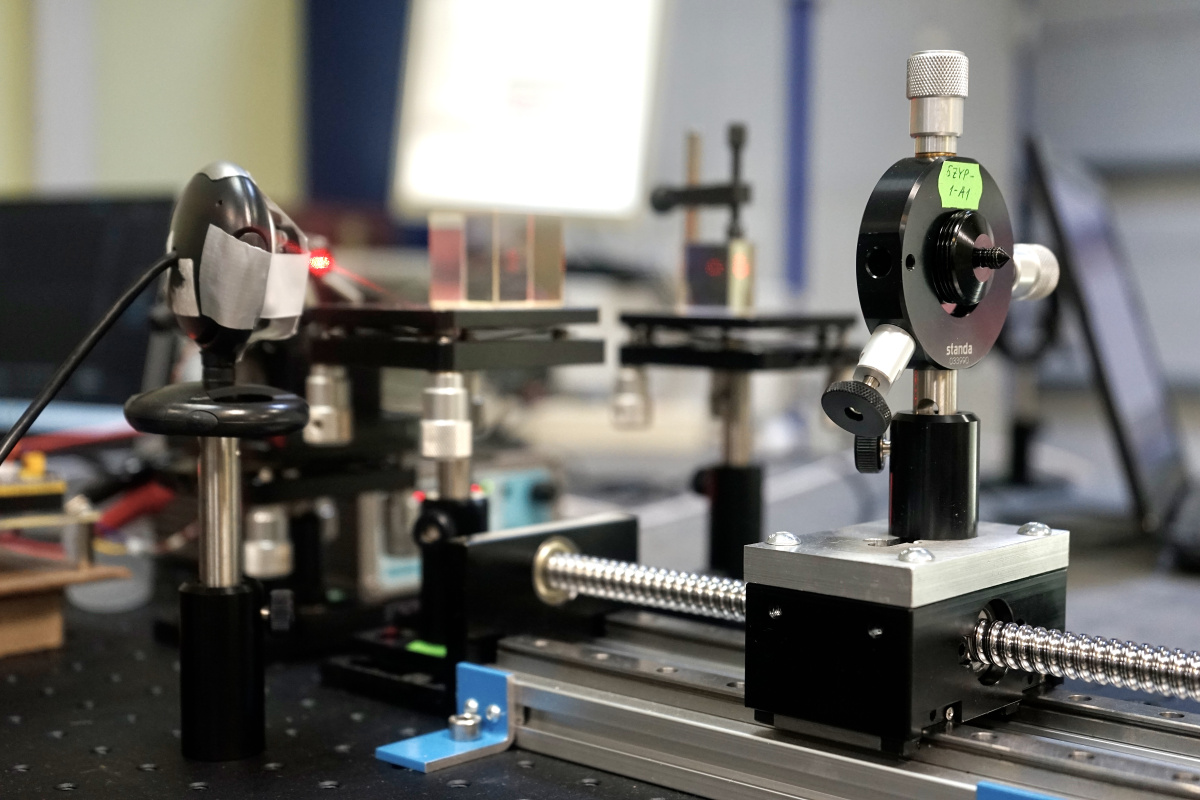

До сих пор об этой разработке публично не сообщалось. Лазерный интерферометр Майкельсона с подвижной кареткой, созданный в СТАНКИНе, изначально проектировался как лабораторный стенд в рамках проекта программы «Приоритет-2030» по созданию лабораторных стендов для обучения студентов-приборостроителей. Однако уже на этапе сборки в него были заложены требования полноценного измерительного прибора — и это позволило выйти за рамки учебного формата.

 Авторы разработки — аспирант Дмитрий Еремин и магистрантка Дарья Комина под руководством главного научного сотрудника, профессора МГТУ «СТАНКИН» Дмитрия Мастеренко. Прибор считает световые волны, уложившиеся на измеряемом расстоянии, и переводит их в единицы длины. Источником света служит компактный лазерный диод с длиной волны 635 нм — вместо гелий-неонового лазера со стабилизацией частоты, стоимость которого составляет сотни тысяч рублей. Электронный блок подсчёта интерференционных полос разработан в университете. При сличении с Renishaw каретку прибора сдвигали на несколько микрометров — во много раз меньше толщины человеческого волоса, — и показания двух приборов совпали в пределах разрешающей способности стенда.

«Мы изначально строили стенд как учебный, но заложили в него требования измерительного прибора. Сличение с Renishaw показало, что это было оправдано: на стенде можно не только проводить лабораторные работы, но и ставить эксперименты, результаты которых имеют научную ценность», — говорит Дмитрий Мастеренко, руководитель проекта программы «Приоритет-2030».

Замена приборам 1930-х годов
У интерферометра есть конкретное применение. Для поверки концевых мер длины — эталонных брусков, по которым настраивают измерительный инструмент на заводах, — метрологические лаборатории до сих пор используют контактные интерферометры ИКПВ, конструкция которых создана в 1930-е годы. Эти приборы давно не выпускаются. Компактный автоматизированный интерферометр на доступной элементной базе может стать им заменой.

«Разработка лазерного интерферометра в СТАНКИНе, выросшая из учебного стенда в полноценный измерительный прибор, демонстрирует трансформацию инженерного образования благодаря программе "Приоритет-2030". Проект способствует вовлечению молодежи в науку и укреплению технологического суверенитета промышленности, а его дальнейшей целью является создание промышленного образца для внедрения на российские предприятия. Далее стоит сложный путь масштабирования — довести разработку до промышленного образца и обеспечить трансфер этой технологии на российские предприятия», — отметила Татьяна Конорева, директор проектного офиса МГТУ «СТАНКИН
