12. Учебно-методический комплекс по ознакомлению с основными принципами работы термоплатавтоматов (Россия)

Учебно-методический комплекс предназначен для ознакомления с основными принципами работы термоплатавтоматов.

Производство: Россия.

Станок представляет собой малогабаритный термопласт-автомат.

Это настольный станок для литья деталей из пластмассы.

Подходит как для изготовления маленьких деталей, литья в многоместные формы, так и для литья деталей весом 100 грамм и более.

Азотированная шнековая пара для переработки любых термопластов.

Поставляется как для литья в ручном режиме, так и для работы в полностью автоматическом режиме при покупке узла смыкания дополнительно.

Станок может комплектоваться как рабочим столом для литья в ручном режиме, так и узлом смыкания для литья в полностью автоматическом режиме.

Несмотря на то, что станок работает от однофазной сети 220 В, силовым агрегатом является трехфазный асинхронный двигатель 1,5 кВт со схемой плавного пуска и защитой от перегрузок.

Технические характеристики:

• Максимальный объем впрыска, см3, не менее 100
• Перерабатываемый материал термопласты с температурой переработки не более 400 СО
• Смыкание пресс-формы: ручной или автоматический режим
• Рабочее напряжение, 220 В
• Мощность двигателя, кВт, не менее 1,5
• Объем бункера, л, не менее 5
• Гистерезис, СО, не более 0,1
• Максимальная потребляемая мощность, кВт, не более 3,5
• Максимальное давление впрыска, Мпа, не менее 50
• Размер без рабочего стола и бункера (ДШВ),  мм, не более 1000 х 350 х 650
• Вес, кг, не более 80

Дополнительные возможности:

• Полностью цифровое управление всеми функциями станка.
• Адаптирующийся под условия литья алгоритм управления нагревом.
• Управление скоростью впрыска от 10% до 150% от номинальной.
• Управление временем разгона и торможения.
• Контроль времени цикла для автоматического режима литья

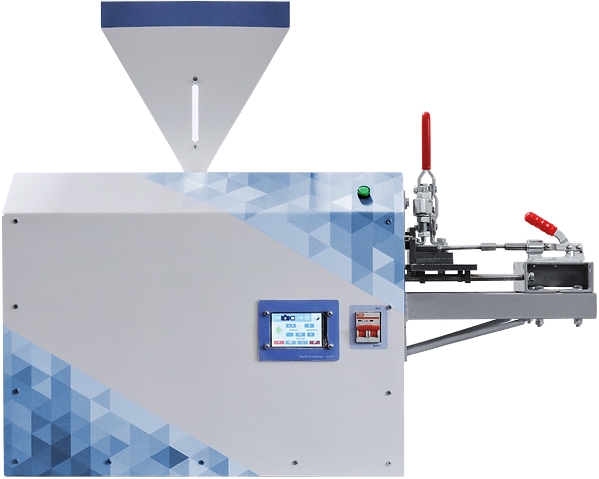

Рабочий стол

Рабочий стол для для литья в ручном режиме.

Два зажима в комплекте: вертикальный прижим и горизонтальный толкатель.

Усилие удержания/зажима в соответствии с используемыми механизмами. Обратите внимание, зажимы, используемые в этой конструкции, обеспечивают должное усилие зажима при литье только небольших изделий. Для литья более крупных деталей их следует заменить на эксцентриковые зажимы.

Передняя пластина (вертикальная) идет в комплекте, но не имеет отверстия для сопла. Это связано с тем, что высота впрыска может регулироваться под каждую конкретную ФОД. Отверстие сверлится покупателем самостоятельно в соответствии с собственными потребностями.

Узел смыкания для работы в полностью автоматическом режиме

Узел смыкания предназначен для литья в автоматическом режиме.

Технические характеристики узла:

• Расстояние между колоннами,  мм, не менее 200
• Рабочий ход штока, мм, не менее 100
• Расчетное усилие смыкания, кг, не менее 5000
• Пояснение по усилию смыкания. Эта величина рассчитана в соответствии с возможностями станка, было бы некорректно сравнивать усилие смыкания узла этого лабораторного станка с усилиями больших станков, поскольку пропорционально также различно и давление впрыска.
• Размеры: глубина и ширина в соответствии с размерами станка, длина, не более 500 мм.
• Масса, не более 40 кг.

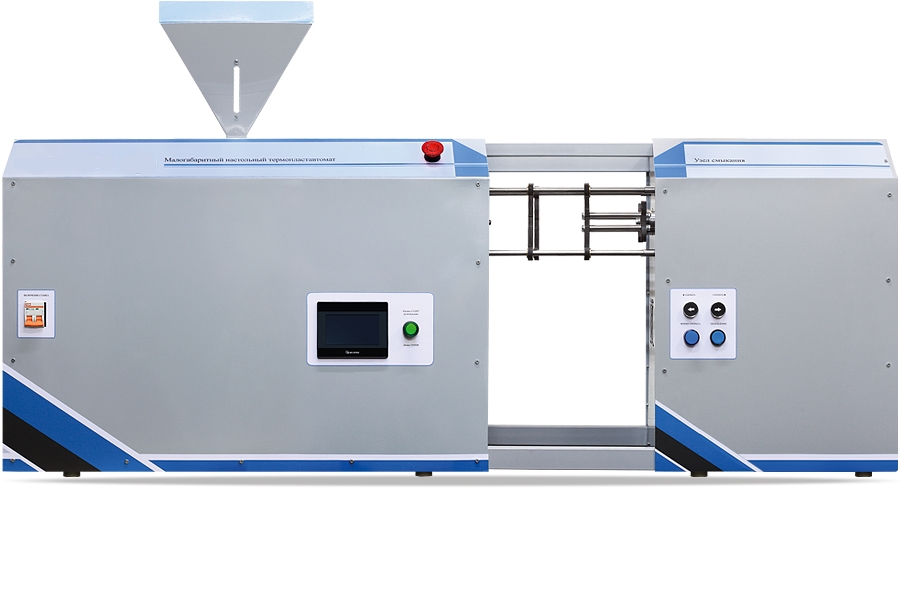

Вид станка на общей раме

Если необходим станок для литья изделий массой всего до 20 грамм, то предлагается Мини-вариант настольного термопластавтомата.

Технические характеристики:

• Максимальный объем впрыска, см3, не менее 20
• Перерабатываемый материал термопласты с температурой переработки не более 400 СО
• Смыкание пресс-формы: ручной режим
• Рабочее напряжение, 220 В
• Мощность двигателя, кВт, не менее 0,75
• Объем бункера, л, не менее 5
• Гистерезис, СО, не более 0,1
• Максимальная потребляемая мощность, кВт, не более 2,0
• Размер без рабочего стола и бункера (ДШВ), мм, не более 750 х 400 х 350
• Вес, кг, не более 50

Специальная мультифункциональная станочная тумба:

• Внешние размеры (В х Ш х Г), мм, не более 900 x 1000 x 700
• Масса, кг, не более 50
• Количество полок, не менее 2
• Запирающий замок: наличие
• Столешница МДФ, толщина, мм, не менее 24
• Верхнее покрытие столешницы оцинкованный лист,
• толщина, мм, не менее 1,5
• Нагрузка на столешницу, кг, не менее 300
• Нагрузка на полку, кг, не менее 30
