15. Учебно-методический комплекс по изучению основ современных процессов и средств измерений в цифровом производстве (Россия)

Производство: Россия.

Приказ № 336 Минобразования РФ от 30 марта 2016 года

2.21.136. Штангенглубиномер

2.21.137; 2.21.174; 2.21.231; Штангенциркуль

2.21.138. Щупы (набор)

2.21.251. Глубиномер микрометрический

Внедрение и сертификация системы качества на современном предприятии — это дорогостоящая и очень трудоемкая процедура. Но чтобы выпускать конкурентоспособную продукцию, предприятия вынуждены этим заниматься.

На начальной стадии внедрения статистического управления качеством необходимо применять принцип «подхода к управлению качеством как к процессу». В связи с этим начинают играть особую роль средства контроля, позволяющие не только

установить годность детали (т.е. ее соответствие конструкторской документации),

но и дающие информацию о реальном состоянии тех или иных параметров.

Грамотно собрав и сохранив эту информацию, можно проанализировать полученные результаты и осознанно влиять на процесс. Таким образом без современных цифровых средств измерения не возможно современное цифровое производство.

Технические параметры нониусного штангенциркуля

Диапазон измерения, мм 0-150
Все компоненты для считывания показаний имеют матовое антибликовое хромированное покрытие.
Измерительная рамка и штанга изготовлены из закаленной нержавеющей стали.
Есть губки для измерения внутренних уступов.
Направляющие дорожки приподняты для защиты шкалы от износа.

Технические параметры цифрового штангенциркуля

Встроенный беспроводной передатчик результатов измерений.
Беспроводной приемник для ПК в комплекте
ПО для передачи данных
Диапазон измерения, мм 0-150 мм
Класс защиты от влаги и пыли: IP67
Функции: выключение/включение, автоматическое включение/выключение, обнуление индикации, переключение мм/дюймы, блокировка клавиш.
Электропитание: батарея
Притертые направляющие дорожки
Измерительная рамка и штанга изготовлены из нержавеющей стали

Цифровой стереоскопический микроскоп

Высококачественная оптика для получения интенсивно освещенных и четких трехмерных изображений. Бесступенчатое регулирование кратности увеличения с помощью объектива с переменным фокусным расстоянием. Призматическая головка с углом наклона 45 град. с возможностью поворота на 360 град. и диоптрийной наводкой (54-76 мм).

Технические характеристики микроскопа

Увеличение: с переменной кратностью увеличения 7-45 х (0.7/0.8/1/1.5/2/3/4/5)

Поле зрения, диаметр, мм 28 - 5

Угол наклона тубуса, град. 45

Оптическая система бинокулярная

Рабочее расстояние, мм, не менее 100

Максимальная высота измеряемой детали, мм, не менее 75

Габариты основания, мм, не более 250 х 250

Цифровой высотомер-рейсмас

Высокая точность

Инкрементная индуктивная измерительная система

Измерительная головка с шариковой

Направляющей втулкой

Измерительная система без механического износа

Большой, легко читаемый цифровой дисплей

В измерительную головку встроен измерительный

блок и блок индикации

Передача данных выполняется по интерфейсу

Цифровая установка предварительного значения

Настройка нуля в любом положении

Ввод предела допуска для одного параметра

Переключение мм/дюймы

Прост в эксплуатации благодаря рычагу на измерительной головке, с помощью которого она легко регулируется по высоте

Постоянное измерительное усилие, действующее вверх или вниз

Измерительная головка может быть зафиксирована в выбранном положении, что идеально подходит для разметки

Возможность тонкой регулировки

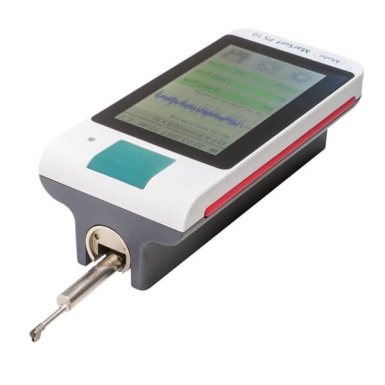

Кроме того, в состав учебно-методического комплекса входит профилометр

Технические характеристики профилометра

Язык интерфейса: русский.
Принцип измерения: ощупывание индуктивным опорным щупом.
Щуп: радиус наконечника — 2 мкм, измерительное усилие ок. 0,7 мН.
Диапазон измерения : 350 мкм.
Измеряемые параметры: Ra, Rq, Rz (Ry [JIS] аналог Rz), Rz (JIS), Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, RPc, Rmr (tp (JIS, ASME) аналог Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx.
Отсечка шага Ic, мм: 0.25 / 0.8 / 2.5, выбирается автоматически.
Длина трассирования, мм: 1.5 / 4.8 / 15, выбирается автоматически.
Функция калибровки: динамическая, Ra, Rz, Rsm.
Память: минимум 3900 профилей, минимум 500 000 результатов, минимум 1500 протоколов измерения в формате PDF, возможность установки карты microSD емкостью до 32 ГБ.
Интерфейс передачи данных: USB, MarConnect (RS232), слот microSD для карт памяти SD/SDHC емкостью до 32 ГБ.
Батарея: литий-ионная аккумуляторная батарея, 3,7 В, номинальная емкость 11,6 Ватт-час, минимум 1200 операций измерения

Преимущества профилометра

Конкурентные преимущества
Встроенная мера шероховатости для щупа PHT 6-350.
Функция динамической калибровки.
Выбор стандартов (DIN-ISO/IIS/ASME/MOTIF).
Автоматический выбор отсечки (запатентованная функция) для гарантии корректных результатов измерений.
Индивидуальный выбор базовых длин и укороченных отсечек шага.
Задание несимметричных линий пересечения для вычисления количества пиков.
Фильтр профиля с коррекцией фазы (фильтр гаусса) в соответствии с DIN EN ISO 16610-21

а также цифровой микрометр

Технические характеристики микрометра

Встроенный беспроводной передатчик результатов измерений.
Беспроводной приемник i-Stick для ПК отсутствует в комплекте.
Для передачи данных необходимо установить ПО MarCom.
Диапазон измерения: 25-50 мм.
Дискретность отсчета: 0,001 мм.
Шаг резьбы микрометрического винта: 0,5 мм.
Класс защиты от пыли влаги: IP65.
Привод быстрого перемещения, встроенная трещотка, скоба из закаленной стали, покрытая лаком, с теплоизоляционными накладками.
Электропитание: батарея, срок службы прибл. 2 года.
Функция ABS: возможность установки индикации на ноль без потери предварительно заданного значения точки отсчета.
Функции: AUTO-ON / OFF (автоматическое включение / выключение), RESET (обнуление индикации), mm/inch (переключение мм/дюймы), HOLD (запоминание измеренного значения), LOCK (блокировка клавиш), TOL (ввод пределов допуска и предупредительных границ), DATA (передача данных), HOLD (запоминание измеренного значения)

Так же в состав комплекса входит набор пистолетных нутромеров со сменными головками (не менее 4 штук) и 2 установочных кольца (специализированный кейс) и другое измерительное оборудование.

Специальная мультифункциональная станочная тумба
