Ключевые возможности и особенности системы ЧПУ «АксиОМА Контрол»

Подробно ознакомиться с инструкцией по эксплуатации можно по ссылке: «Информация по эксплуатации СЧПУ»

Описание функциональных характеристик: «Описание функциональных характеристик СЧПУ»

Руководство по установке: «Руководство по установке ПО СЧПУ»

Описание жизненного цикла ПО: «Описание жизненного цикла ПО»

Руководство оператора: «Руководство оператора»

Руководство программиста: «Руководство программиста»

Описание диагностических сообщений системы ЧПУ: «Описание диагностических сообщений системы ЧПУ»

Руководство программиста ПЛК: «Руководство программиста ПЛК»

Руководство по вводу в эксплуатацию: «Руководство по вводу в эксплуатацию»

Архитектура ПО СЧПУ «АксиОМА Контрол»: «Описание технической архитектуры программного обеспечения»

Поддержка:

Система числового программного управления "АксиОМА Контрол" разработана в ФГБОУ ВО "МГТУ "СТАНКИН" специалистами кафедры компьютерных систем управления ncsystems.ru

Контактная информация специалистов, обеспечивающих техническую поддержку, модернизацию и гарантийное обслуживание: support.AxiomaControl@stankin.ru

Фактический адрес размещения инфраструктуры разработки и служб поддержки: 127055, Москва, Вадковский пер.,1

Контактный телефон: +7 (499) 973-20-06

Стоимость ПО:

Для определения стоимости ПО необходимо подробно описать цели и задачи, которые пользователь хочет закрыть с помощью данного ПО – https://forms.stankin.ru/aksioma-control-emulated

Описание ПО СЧПУ «АксиОМА Контрол»

Система ЧПУ «АксиОМА Контрол» является программным приложением и реализует две взаимосвязанные подсистемы – ядро системы ЧПУ и терминал системы ЧПУ. В ядре системы ЧПУ функционирует процесс – WinNc, терминал реализуется процессами AxiOMACtrlApplication.exe, AxOpcServerWin.exe (опционально) и FBEditor.exe (опционально). При запуске AxiOMACtrlApplication.exe инициализируется проверка, запущен ли процесс WinNc, и, если он запущен, то связывается с ним автоматически (см. Рис. 1).

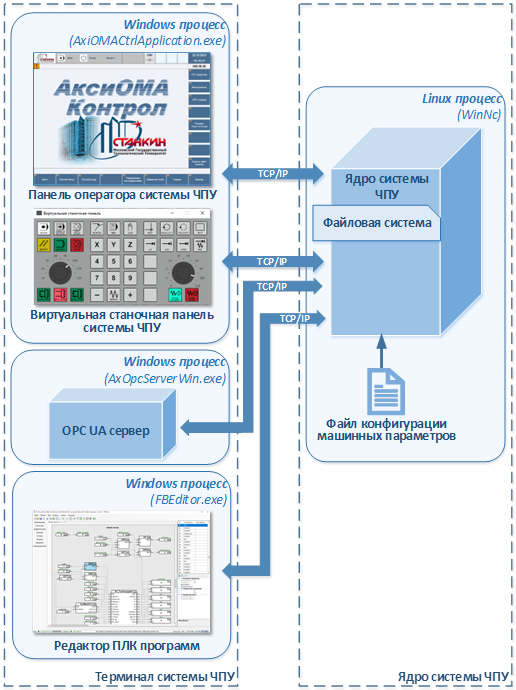

Рисунок 1 - Обобщенная схема взаимодействия программных компонентов системы ЧПУ «АксиОМА Контрол»

Программные компоненты «Панель оператора системы ЧПУ» и «Виртуальная станочная панель системы ЧПУ» написаны на языке C# с применением платформы MS Windows .Net.

Программный компонент «WinNc – ядро системы ЧПУ» и «AxOpcServerWin.exe – OPC UA сервер» написаны на языке С++.

Панель оператора, виртуальная станочная панель и OPC UA сервер взаимодействуют с ядром через TCP/IP сокеты.

Файл конфигурации машинных параметров используется для конфигурирования системы ЧПУ «АксиОМА Контрол» под разные типы станков (токарный, фрезерный 3-осевой, фрезерный 4-осевой, фрезерный 5-осевой, резьбошлифовальный, гидроабразивный и т.д.).

Режимы и экраны управления

Система ЧПУ имеет следующие основные режимы:

Привязка осей к нулевой точке станка (REPOS).
Автоматический – режим выбора и автоматического выполнения управляющих программ.
Режим ручного ввода (MDI).
Ручной режим (Jog).

Для работы системы в различных режимах используются следующие основные и вспомогательные экраны:

Инициализация – стартовый экран.

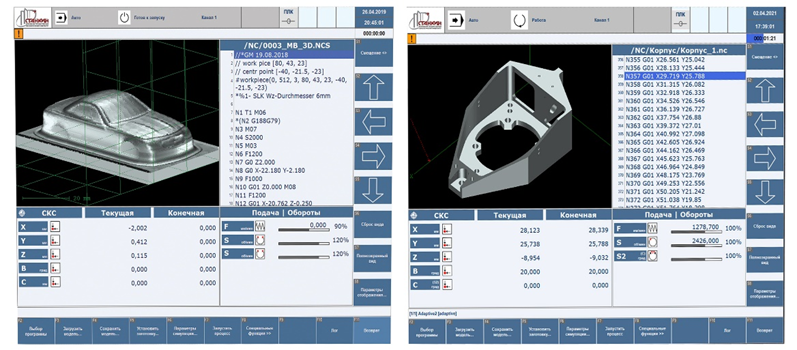

Основные экраны режимов «Привязка осей», «Автоматический», «Ручной ввод» и «Ручной (Jog)».
Экран управления инструментами.
Экран файловых операций.
Экран редактирования управляющих программ.
Вспомогательные (сервисные) экраны:
- экран выбора канала СЧПУ;
- экран просмотра и редактирования машинных параметров;
- экран просмотра и редактирования параметров кинематики;
- экран просмотра и редактирования таблиц компенсаций;
- экран работы с датчиками;
- экран просмотра информации о наработке станка (моточасов);
- экран конфигурации М-команд;
- экран установки и редактирования положений домашних позиций станка;
- экран диагностики приводов;
- экраны диагностики и просмотра сообщений ПЛК;
- экран просмотра и редактирования значений переменных станка;
- экран просмотра сообщений системы (лог);
- экраны просмотра и изменения пользовательских настроек графического
  интерфейса терминальной части системы;
- экраны измерительных циклов.

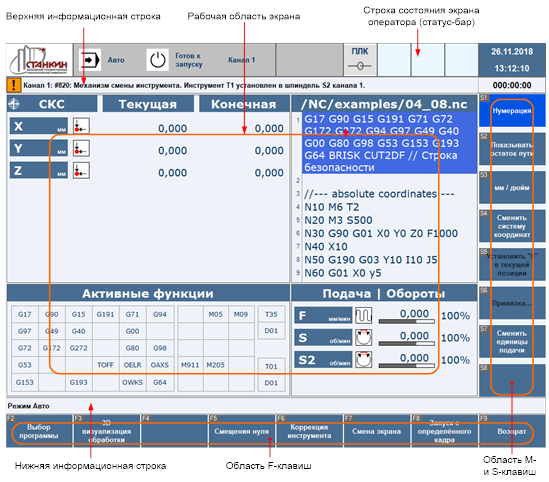

Рисунок 2 – Области экрана оператора

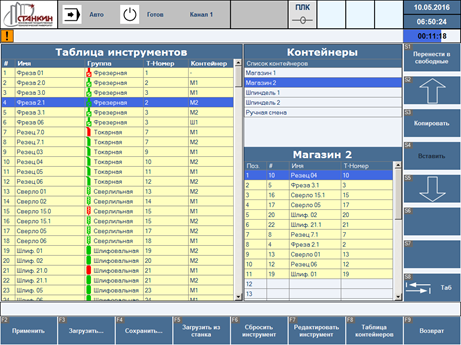

Рисунок 3 – Экран таблицы инструментов

Особенности архитектуры системы ЧПУ «АксиОМА Контрол»

Система ЧПУ «АксиОМА Контрол» построена согласно клиент-серверной архитектуре, которая состоит из: ядра и терминальной части. Терминальная часть содержит панель оператора, виртуальную станочную панель, редактор ПЛК программ (опция) и OPC UA сервер (опция).

Ядро системы ЧПУ «АксиОМА Контрол» выступает в качестве сервера и запускается на ОС Linux. Ядро осуществляет работу системы управления в реальном времени.

Терминал системы ЧПУ «АксиОМА Контрол» выступает в качестве клиента и запускается под ОС Windows. Терминал не осуществляет работу системы в реальном времени.

Технические характеристики системы ЧПУ «АксиОМА Контрол»

*Область применения*
	Токарные, фрезерные станки
*Реализуемые оси*
	Линейные
	Круговые
	Бесконечно-круговые
	Переключение шпиндель/ось
*Количество каналов*	До 8
*Количество шпинделей*	До 4 (на канал управления)
*Количество управляемых осей*	До 32 (до 16 осей на канал управления)
*Количество групп* *master-slave* *на канал*	До 16
*Функции интерполяции*
	Опережающий просмотр кадров управляющей программы
	Время цикла интерполяции до 100мкс
	Трансформация осей 5/6 с Tool Center Point-программированием
	Программирование в декартовых и полярных координатах
	Задание толчкового перемещения в декартовых координатах
	Настраиваемая дискретная интерполяция
*Функции подачи*
	Скорость подачи в мм/мин или дюйм/мин
	Программирование времени
	Подача на оборот
	Постоянная скорость резания
*Типы интерполяции*
	линейная, круговая, винтовая, сплайновая (кубический сплайн, сплайн Акима, NURBS)
*Программирование*
	G-коды
	Язык высокого уровня ANSI с возможностью вложения подпрограмм до 7 уровня
*Количество терминалов*	До 8-ми терминалов, включая пульты ручного управления
*Режимы работы*
	Автоматический
	Строка ручного ввода (MDI)
	Ручные (Толчковый (Jog), Управление маховиком
	Режим реферирования
	Сервисные режимы
*Смещение и коррекция*
	Смещение нуля
	Эквидистантная коррекция
	Коррекция на длину инструмента
	3D-коррекция радиуса фрезы
*Управление инструментом*
	Конфигурируемая база данных инструмента
	Возможность задания параметров коррекции инструмента (длина, радиус, коррекция геометрии режущей кромки, данные пользователя)
*Технологические циклы*
	Расточка
	Токарная обработка
	Фрезерование
*Функции*
	Выдержка времени в секундах и миллисекундах
	Возможность программирования с использованием системных переменных
	Задание абсолютных и относительных перемещений
	Переключение единиц измерения дюйм/мм
	Управление мощностью лазера
	Отображение траектории инструмента
	Программирование в декартовых и полярных координатах
*Средства взаимодействия с пользователем*
	Конфигурируемые пользовательские экраны
*Программирование логического контроллера*
	Встроенный программно-реализованный контроллер электроавтоматики
	Мониторинг исполнения программ ПЛК
*Интерфейсы*
	SERCOS III, EtherCAT, CAN, Step\|Dir, Modbus
*Аппаратная часть*
*Модуль реального времени:*
	Процессор Intel Core i3 ... i7
	Оперативная память 2048 МБ
	Жёсткий диск 500 ГБ
	Ethernet 100 Мб/c
*Терминал:*
	ЖК экран от 15 дюймов, разрешение экрана не менее 1024×768
	Материнская плата mITX
	Оперативная память не менее 2 ГБ
	Жёсткий диск SSD 60 ГБ
	Ethernet 100 Мб/c
	16 клавиш управления станком

На отдельные компоненты ПО СЧПУ «АксиОМА Контрол» получены свидетельства о регистрации программного обеспечения:

Свидетельство о государственной регистрации программы для ЭВМ №2025693752 «Ядро системы ЧПУ "АксиОМА Контрол"» от 02.12.2025 (Мартинов Г.М., Соколов С.В., Рыбников С.В., Евстафиева С.В.)

Свидетельство о государственной регистрации программы для ЭВМ №2025695205 «Терминал системы ЧПУ "АксиОМА Контрол"» от 10.12.2025 (Пушков Р.Л., Мартинова Л.И., Саламатин Е.В., Мартемьянова Н.С.)
